超聲波流量計傳感器分類
2025/2/12 9:01:02??????點擊：
超聲波流量計傳感器分類首先應該想到的是時差法，這是我們最常見的類型，然后還有多普勒法，適用于顆粒多氣泡多的流體，還有波束偏移法相關法，不過這兩種應用都比較少，另外根據安裝方式，還有外夾式 ，插入式，管段式，這些都屬于不同種類的傳感器，
需要確認各個分類的具體細節，比如時差法是通過測量順流和逆流的時間差來計算流速，而多普勒法則依賴于流體中散射體的移動導致的頻率變化。波束偏移法可能是在流速影響下超聲波束的偏移程度，但實際應用可能不常見。相關法可能比較特殊，通過分析信號的相關性來測速，但具體應用案例不多。
安裝方式方面，外夾式是非侵入式的，方便安裝但不適合所有管材;插入式需要打孔，但比管段式更靈活;管段式是直接集成在管道上，精度高但需要預先安裝?？赡苓€有其他的安裝類型，但這三個是比較主要的。
另外，是否需要考慮其他分類方式，比如測量介質的類型，比如液體或氣體?不過通常分類可能更側重于工作原理和安裝方式?？赡苓€要提到超聲波的傳播方向，比如單聲道和多聲道，這對精度有影響，尤其是多聲道適用于復雜流態的情況。
用戶可能的實際需求是什么?他們可能是工程師或技術人員，需要選擇合適的流量計類型，所以需要明確不同分類的優缺點和應用場景。比如時差法適用于清潔液體，多普勒
法適用于含顆粒的液體，安裝方式影響安裝難度和維護成本。
可能還需要注意一些細節，比如外夾式對管壁材料和厚度的要求，插入式對流體壓力是否有影響，管段式的成本較高等。另外，多普勒法需要足夠的散射體，否則無法有效測量，這也是應用限制之一。
總結下來，我應該分兩個主要部分來回答:工作原理分類和安裝方式分類。每個部分下再細分，并給出各類型的原理、優缺點和應用場景。這樣用戶可以根據自己的需求選擇合適的類型。
超聲波流量計傳感器根據不同的工作原理和安裝方式，可以分為以下幾類:
一、按工作原理分類
1.傳播時間差法(時差法)
·原理:通過測量超聲波在流體中順流和逆流的傳播時間差計算流速?！ぬ攸c(diǎn):
·適用于清潔、均勻的液體(如水、油等);
·精度高，但對流體中氣泡或顆粒敏感;
·需要穩定的流態。
·應用:市政供水、化工液體輸送等。
2.多普勒效應法
·原理:利用流體中懸浮顆?；驓馀莘瓷涑暡〞r(shí)產生的頻率偏移(多普勒頻移)計算流速。
.特點:
·適用于含有固體顆?；驓馀莸牧黧w
(如污水、泥漿);
·精度較低，但對介質清潔度要求低;·不適用于純凈液體。
·應用:污水處理、礦業漿液測量。
3.波束偏移法
·原理:通過超聲波束在流動流體中的偏移角度推算流速?！ぬ攸c(diǎn):
·適用于低流速測量;
·應用較少，逐漸被時差法替代。
4.相關法
·原理:通過分析流體中隨機信號的相關性計算流速?！ぬ攸c(diǎn):
·適用于復雜流態;
·技術難度高，應用較少。
二、按安裝方式分類

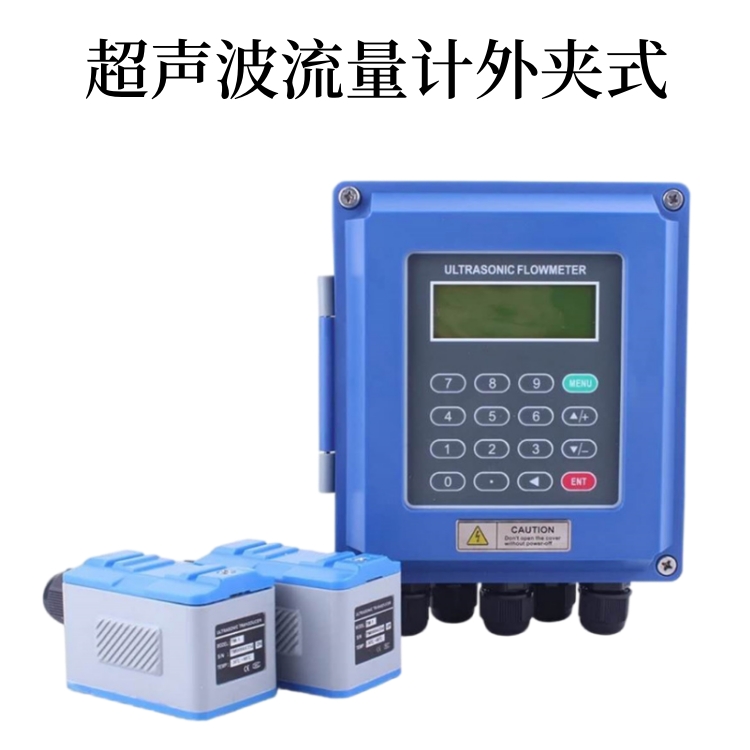

1.外夾式(非侵入式)
·原理:傳感器安裝在管道外壁，無需破壞管道。·特點:
·安裝便捷，無壓力損失;
·受管道材質和壁厚限制(如塑料、金屬);
·適合臨時檢測或無法停機的場景。·應用:管道維護、臨時流量監測。
2.插入式
·原理:傳感器通過鉆孔插入管道內部，直接接觸流體?！ぬ攸c(diǎn):
·精度高于外夾式;
·需要管道打孔，適用于中大型管道;·維護成本較低。
·應用:工業管道、石油化工。
3.管段式(一體式)
·原理:傳感器與測量管段集成，直接安裝在管道系統中。特點:
·精度最高，穩定性好;·需預先安裝，成本較高;·適用于高精度要求的場景。·應用:實驗室、精密工業流程。
三、按聲道數量分類
1.單聲道
·僅使用一對超聲波探頭，成本低，適用于流速分布均勻的管道。
2.多聲道 (雙聲道、四聲道等)
·多組探頭分布，可測量復雜流態(如紊流)，精度更高，適用于大口徑管道。
四、按介質類型分類
1.液體用超聲波流量計
·主要測量水、油、化學液體等。
2.氣體用超聲波流量計
·針對天然氣、壓縮空氣等氣體介質，需更高頻率和抗干擾設計。
選擇建議
·清潔液體:優先選擇時差法(外夾式或管段式)。
·含雜質液體:選擇多普勒法或插入式傳感器。
·氣體測量:需專用氣體超聲波流量計?！ぐ惭b限制:非侵入式適合臨時檢測，管段式適合長期高精度需求。
希望以上分類能幫助您根據具體場景選擇合適的超聲波流量計傳感器!
